708/4 - механизм трнсформации

708/4 - механизм трнсформации

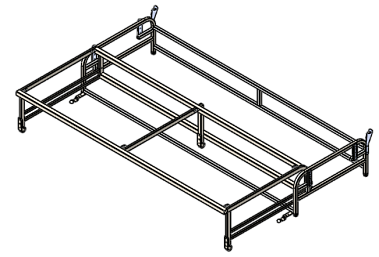

ЭКОНОМ вариант еврокнижки на металлокаркасе. Двухсекционный каркас с неподвижным основанием и подвижным выкатывающимся сидением с кронштейном под поворотную спинку. При такой компоновке каркаса имеется возможность установки бельевого ящика под сидением и изготовление трехсекционных диванов. Спальное место h-500 \1950х1480 с возможностью увеличения за счет подушек на выкатном бельевом коробе , до 1950х2000 Такой же вариант исполнения, но с металлической спинкой механизм 708/5
В отличии от 708/3 основание усилено поперечной трубой и по периметру приварены планки для крепления фанеры
труба 708.png
Зацеп для спинки  как дополнительная опция зацеп подголовника 708 реклама-1.png
Кронштейн для крепления спинки как дополнительная опция
  кронштейн для крепления спинки 708.png        зацеп для спинки 708.png

Конструкторские чертежи:

Ось X

Ось Z
