402.УБ - ТикТак (бол с уг.600) (уп 10) D=8

402.УБ - ТикТак (бол с уг.600)  (уп 10) D=8


Количество в упаковке: 10 компл
Вес упаковки : 35,6 кг.


Технические характеристики:


- Шагающий механизм обеспечивает удобный доступ к бельевому ящику
- Исключает роликовые опоры и направляющие
- Позволяет использовать ковровые покрытия любой толщины
- Шаг (600мм)
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1); раскладывании (1)

Материал комплектующих:


- Уголок: сталь ХК (СТ-08ПС/СП)
- Планки: сталь ГК (СТ-3ПС/СП)
- Заклепка: сталь ХК (СТ-10А)
- Держатель пружины: сталь ХК (СТ-10А)
- Шайба: полипропилен 01030

Толщина комплектующих:


- Уголок: толщина - 2,5мм
- Планки: толщина - 4мм
- Заклепка: диаметр - 8мм
- Держатель пружины: диаметр - 12мм
- Шайба: толщина - 3мм

Покрытие комплектующих:


- Уголок: /полимер/*
- Планки: /полимер/*
- Заклепка: /цинк/
- Держатель пружины: /цинк/

Комплектация:


- Механизм подъема (правый/левый) - 1коплект
- Пружина L-143мм;-24,6мм; 400Н; 550Н - 2шт
- Вес 1-ого комплекта с пружиной (3,4кг)**
- Синхронизатор изготавливается по размерам заказчика***

Примечания:


* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 10 комплектов.
*** Отдельная позиция.

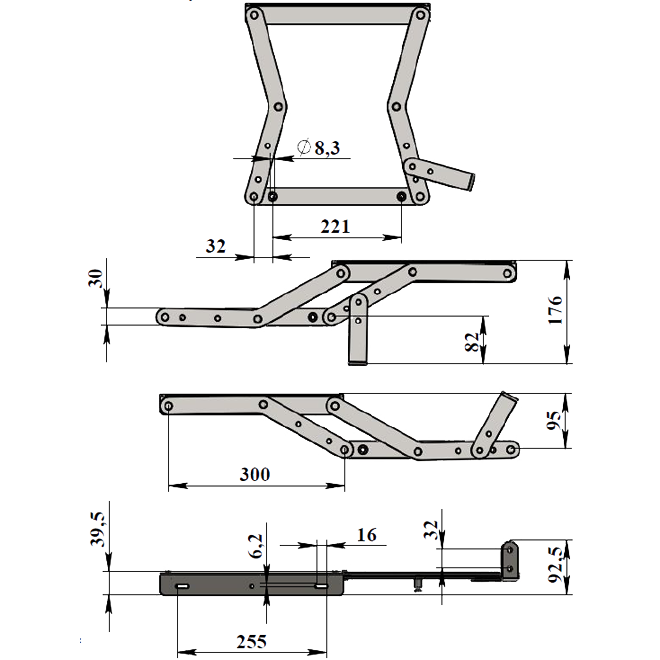

Конструкторские чертежи:

Ось X
