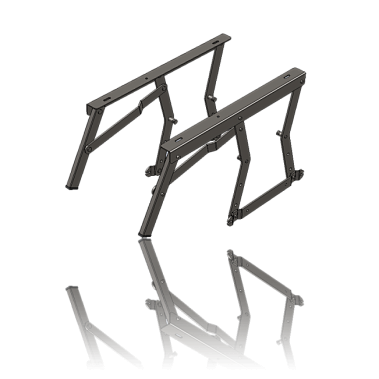

402.НБ - ТикТак (бол 600) с ногой (уп 5)

402.НБ - ТикТак (бол 600) с ногой (уп 5)


Количество в упаковке: 5 компл
Вес упаковки : 23,2 кг.


Технические характеристики:


- Шагающий механизм обеспечивает удобный доступ к бельевому ящику
- Исключает установку ножек, роликовых опор и направляющих
- Шаг (600мм)
- Позволяет использовать ковровые покрытия любой толщины
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления по горизонтали (10мм)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1); раскладывании (1)

Материал комплектующих:


- Уголок: сталь ХК (СТ-08ПС/СП)
- Планки: сталь ГК (СТ-3ПС/СП)
- Профиль 30х15 (ножка): сталь ХК (СТ-08ПС/СП)
- Заклепка: сталь ХК (СТ-10А)
- Держатель пружины: сталь ХК (СТ-10А)
- Шайба_Заглушка: полипропилен 01030

Толщина комплектующих:


- Уголок: толщина - 2,5мм
- Планки: толщина - 4мм
- Ножка: толщина стенки 1,2мм
- Заклепка: диаметр - 8мм
- Держатель пружины: диаметр - 12мм
- Шайба: толщина - 3мм

Покрытие комплектующих:


- Уголок: /полимер/*
- Планки_Ножки: /полимер/*
- Заклепка: /цинк/
- Держатель пружины: /цинк/

Комплектация:


- Механизм подъема (правый/левый) - 1коплект
- Пружина L-143мм;-24,6мм; 400Н; 550Н - 2шт
- Вес 1-ого комплекта с пружиной (4,6кг)**
- Универсальный телескопический синхронизатор***

Примечания:


* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 5 комплектов.
*** Отдельная позиция

Конструкторские чертежи:

Ось X
