404/1 - Пума (перевернутая н. планка)

404/1 - Пума (перевернутая н. планка)

Технические характеристики:

- Шагающий механизм обеспечивает удобный доступ к бельевому ящику
- Исключает установку ножек, роликовых опор и направляющих
- Шаг (480мм)
- Позволяет использовать ковровые покрытия любой толщины
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления по горизонтали (10мм)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1); раскладывании (1)



Дополнительная комплектация

- Пружина L-173мм;-26мм; 400Н; 700Н - 2шт

-
Синхронизатор***

Примечания:

* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 5 комплектов.
*** Отдельная позиция

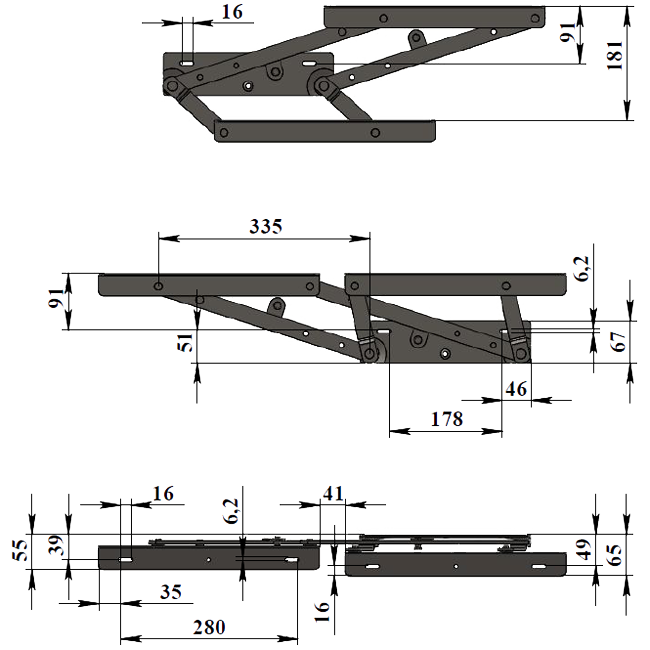

Конструкторские чертежи:

Ось X

Схема работы дивана

Схема работы механизма 404/1 - Пума (перевернутая н. планка)
