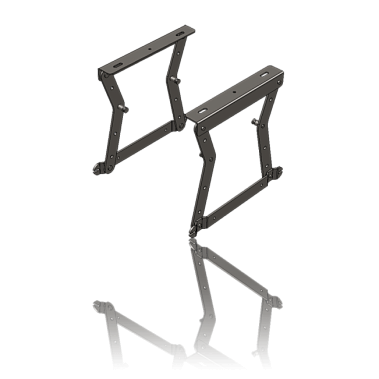

402 - ТикТак (мал 480) (уп 10)

402 - ТикТак (мал 480) (уп 10)


Количество в упаковке: 10 компл
Вес упаковки : 26,8 кг.


Технические характеристики:


- Шагающий механизм обеспечивает удобный доступ к бельевому ящику
- Исключает установку роликовых опор и направляющих
- Позволяет использовать напольные покрытия любой толщины
- Шаг (480мм)
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления по горизонтали (10мм)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1 градус); раскладывании (1 градус)


- Механизм подъема (правый/левый) - 1коплект
- Пружина L-143мм;-24,6мм; 400Н; 550Н - 2шт**
- Универсальный телескопический
Синхронизатор**

Примечания:


* Порошковый краситель обеспечивает защиту от коррозии.
** Отдельная позиция

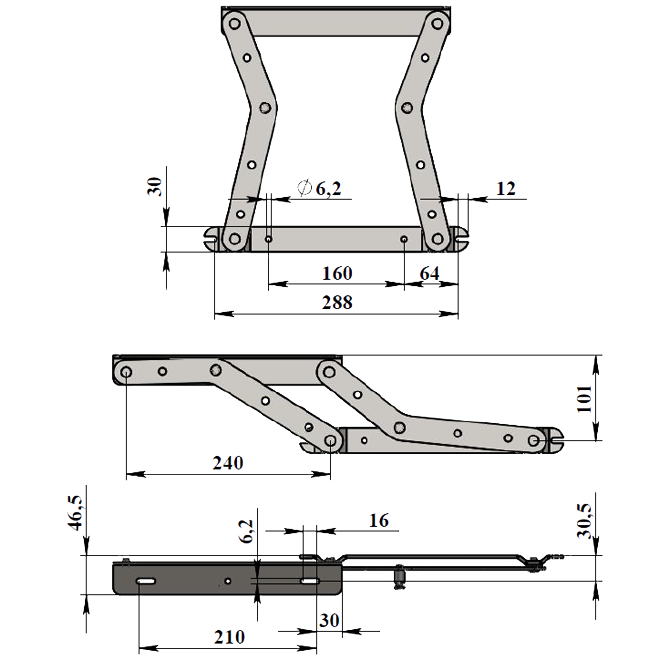

Конструкторские чертежи:

Ось X

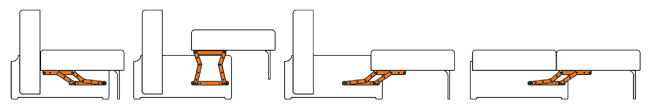

Схема работы дивана

Схема работы механизма 402 - ТикТак (мал 480) (уп 10)
