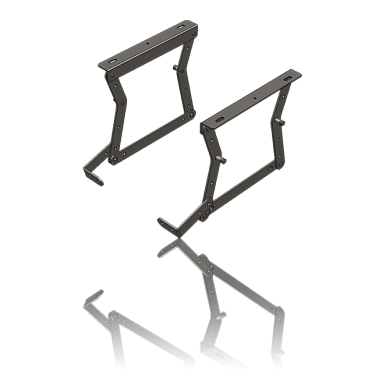

402.У - ТикТак (мал с уг.480) (уп 10)

402.У - ТикТак (мал с уг.480) (уп 10)


Технические характеристики:


- Шагающий механизм обеспечивает удобный доступ к бельевому ящику
- Исключает роликовые опоры и направляющие
- Позволяет использовать ковровые покрытия любой толщины
- Шаг (480мм)
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1); раскладывании (1)

Дополнительная комплектация

- Пружина L-143мм;-24,6мм; 400Н; 550Н; 700Н - 2шт

-
Синхронизатор***

Примечания:

* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 10 комплектов.
*** Отдельная позиция

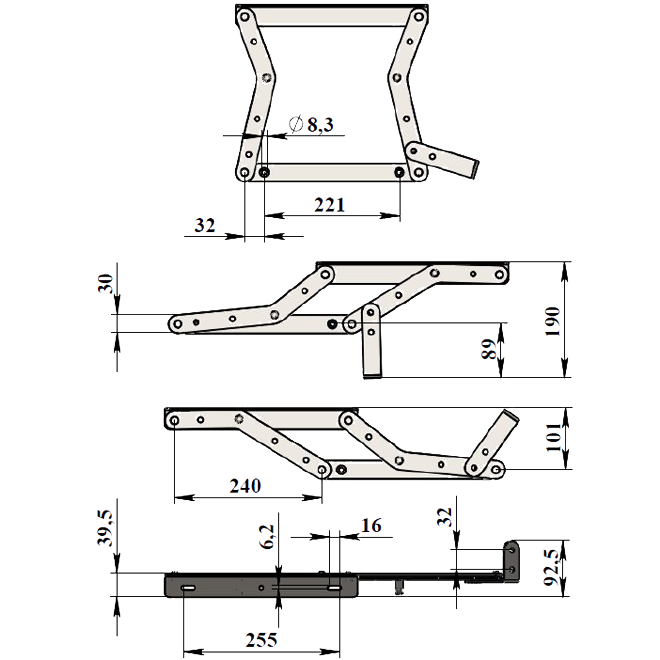

Конструкторские чертежи:

Ось X
