404 - Пума (уп 4)

404 - Пума (уп 4)


Технические характеристики:


- Шагающий механизм с дополнительным элементом подъема
- Исключает роликовые опоры и направляющие
- Трансформация спального места выполняется за один прием
- Позволяет использовать ковровые покрытия любой толщины
- Шаг передного уголка (670мм)
- Лифт заднего уголка (181мм)
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления по горизонтали (16мм)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1); раскладывании (1)


Комплектация:


- Механизм подъема (правый/левый) - 1коплект
- Пружина L-176мм;-16мм; 700Н - 2шт


- Вес 1-ого комплекта с пружиной (5,1кг)**
Синхронизатор***

Примечания:


* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 4 комплекта.
*** Отделная позиция

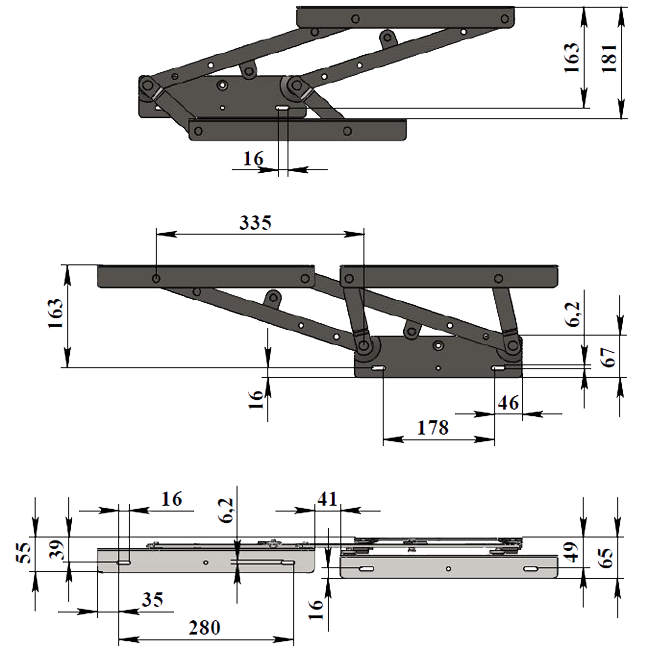

Конструкторские чертежи:

Ось X

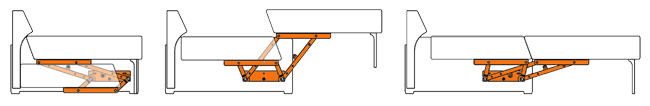

Схема работы дивана

Схема работы механизма 404 - Пума (уп 4)
