НОВИНКА!!!- 402 НЗ-4- ТИКТАК С НОГОЙ

 НОВИНКА!!!- 402 НЗ-4- ТИКТАК С НОГОЙ

  • Шагающий механизм с трансформируемой опорной ногой назад, используется для диванов без передней царги на сиденье
  • Благодаря кинематике механизма, в бельевом коробе не нужно делать выпила или занижать переднюю стенку бельевого ящика
  • Весь механизм полностью прячется в коробе, занимает мало места, минимальнаяглубина внутри бельевого ящика - 560 мм.
  • Синхронизатор крепится сверху механизма, это позволяет использовать все пространство бельевого ящика и белье не приминается
  • Механизм крепится внутри рамки сиденья
       **Изменяемые размеры

Конструкторские чертежи:

Ось X

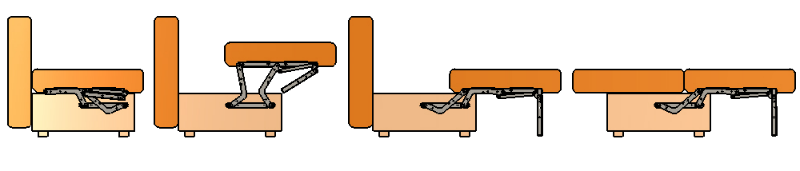

Схема работы дивана

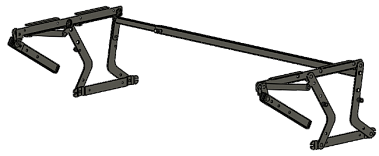

Схема работы механизма  НОВИНКА!!!- 402 НЗ-4- ТИКТАК С НОГОЙ

Ось Z
